イノベーションが導くもの——NIMBLETRACKを支える特許技術を解説

次世代のワイヤレススキャナーは、業界をワイヤレス時代へと導く革新の先駆けです。

革新とは、優れたユーザー体験と深い共鳴から生まれます。

研究開発チームは、「完全ワイヤレス」という革新的なコンセプトをNimbleTrackの開発全体に貫き、これまでにないスマートなワイヤレス3Dスキャン体験を実現しました

品質へのこだわりをもとに、本記事では製品に込められた匠の技と革新的な特許技術の魅力に迫ります。

ユーザーの現場に深く寄り添う ― 新しいテクノロジーがもたらす新たな体験

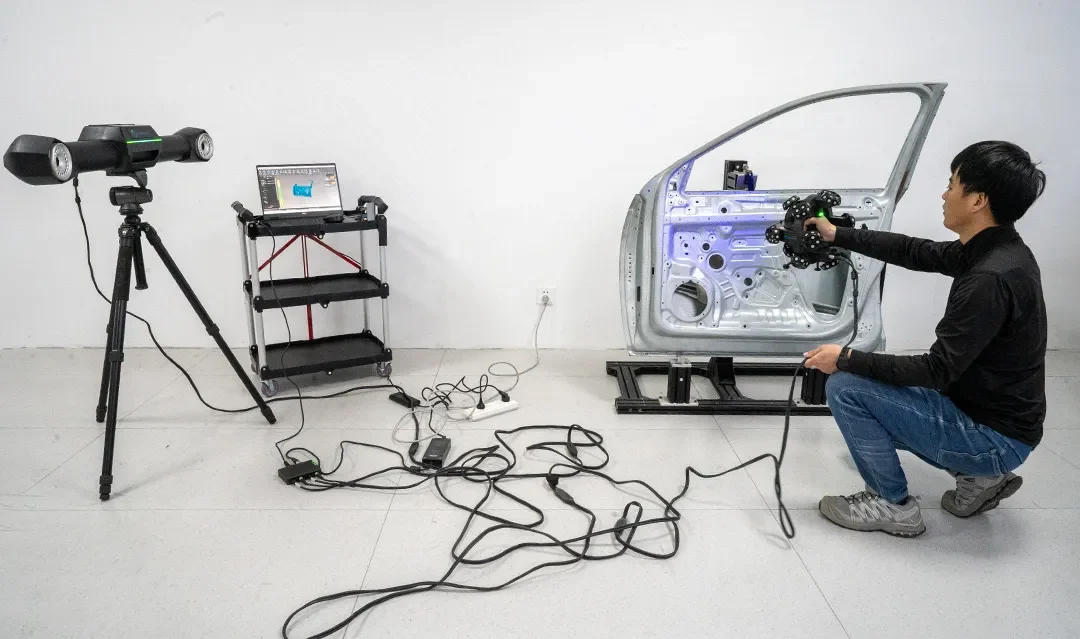

ケーブルが絡まりやすく、取り回しも不便で、特に大型の対象をスキャンするときは、移動のたびに作業効率が大きく落ちていませんか？
高所作業や電源がない屋外の環境では、使用に大きな制約を感じていませんか？

重くてかさばる収納ケースや、持ち運びが不便な機器は、スキャン作業の快適さを大きく損なってしまいます。

SCANTECHの開発チームは「ユーザー体験を最優先する」という製品理念を掲げ、技術革新によって業界の課題を次々と解決しました。そして、完全ワイヤレスで、軽量かつ携帯性に優れ、安定した高精度を実現した3Dスキャナー「NimbleTrack」を開発しました。

本シリーズの登場は、業界におけるワイヤレス3Dスキャン技術における画期的な進展であり、新たな技術革新の流れを生み出しました。

01. 業界を先導する 完全ワイヤレス設計

革新的な特許技術：エッジコンピューティング技術

NimbleTrackは、より高効率なエッジコンピューティング技術を導入することで、高速かつ安定したデータ伝送と処理を実現し、完全ワイヤレス測定のための堅固な技術基盤を築きました。この技術は国家特許としても認められており、特許番号は「CN114627249B」、認可日は2022年10月です。

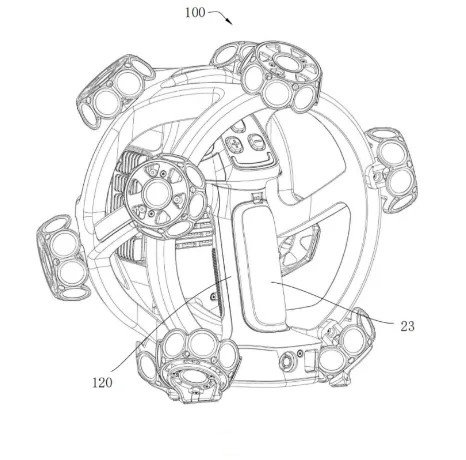

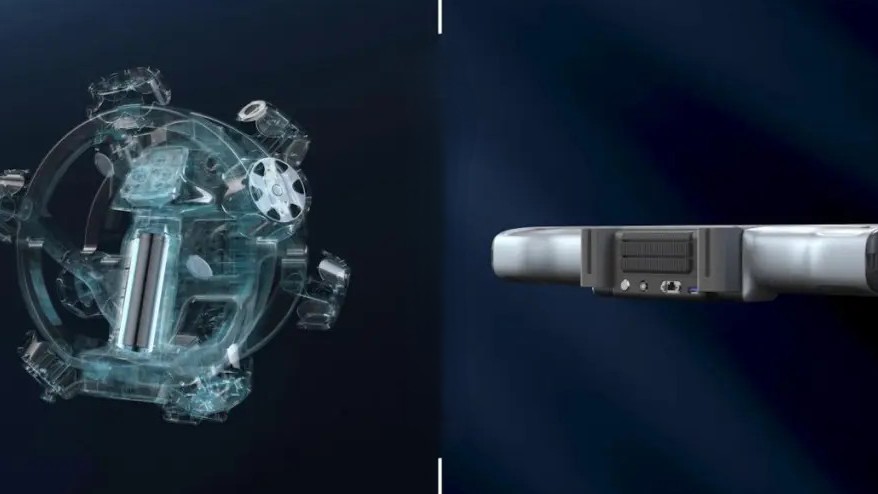

革新的な特許技術：スキャナー内蔵型バッテリーモジュール

NimbleTrackは、高性能バッテリーモジュールをコンパクトな本体に巧みに内蔵することで、従来のような電源アダプター接続の必要性を取り払い、外部電源なしでもスキャンが可能な革新的設計を実現しました。この技術により、使用環境の自由度が飛躍的に向上し、完全ワイヤレススキャンを可能にしています。
この技術は、中国特許番号「CN222321625U」として認可されており、2025年1月に正式に特許取得されています。

革新的な特許技術：トラッカー内蔵のデュアルバッテリー循環システム

本機器のトラッカーは、内蔵されたデュアルバッテリーモジュールと連携した電源管理システムを採用し、連続的かつ途切れのない電力供給を実現しています。この技術は、中国特許番号「CN222027649U」として認証され、2024年11月に特許が付与されました。

ユーザー体験への深い理解に基づき、開発チームは製品設計の初期段階から、従来の外付けモバイルバッテリーによる簡易的な電源供給方式を廃止することを決断しました。これにより、ケーブルや外部バッテリーボックスを使用しないで、完全ワイヤレス測定と高速かつ安定したデータ転送を実現を目指しました。

これは、高性能バッテリーをコンパクトな筐体内に組み込む必要があることを意味しており、デザインや部品配置に対して非常に高い技術的要件が求められました。

綿密な設計の見直しと度重なる開発・検証を経て、高性能バッテリーモジュールを本体に巧みに内蔵することに成功しました。これにより、ユーザーは外部電源に依存することなく、複雑な環境下でもいつでも高精度なスキャンを開始でき、作業効率が大幅に向上するとともに、活用できるシーンも大きく広がりました。

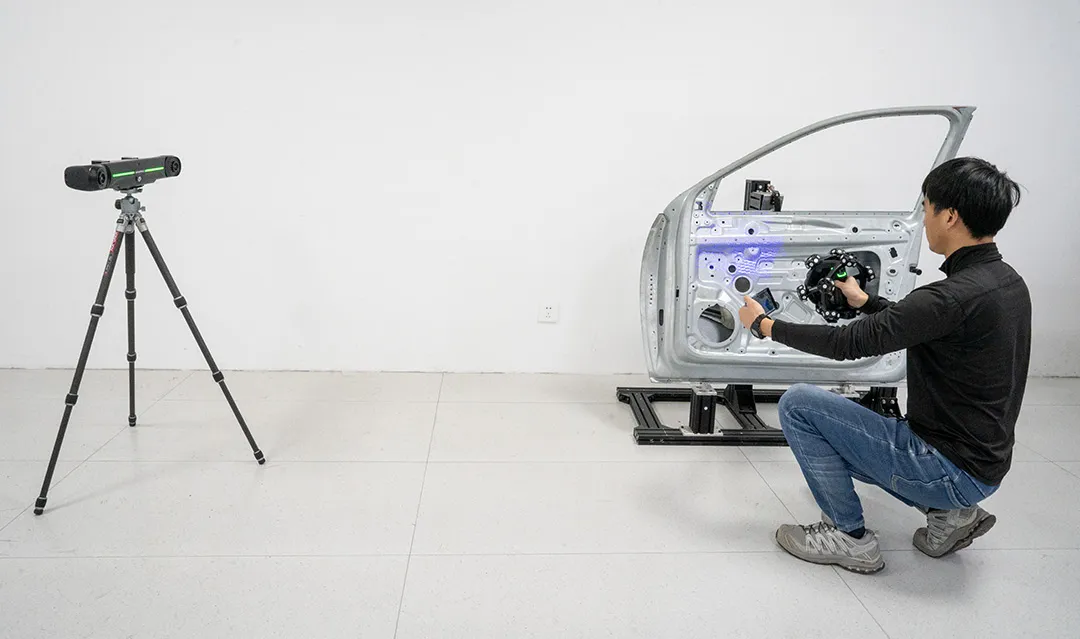

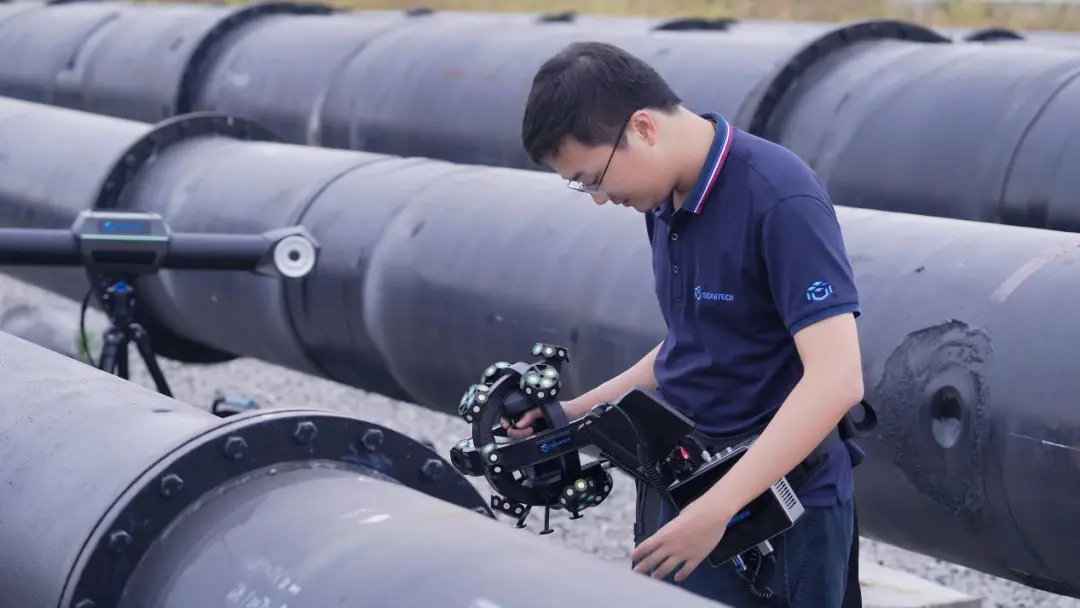

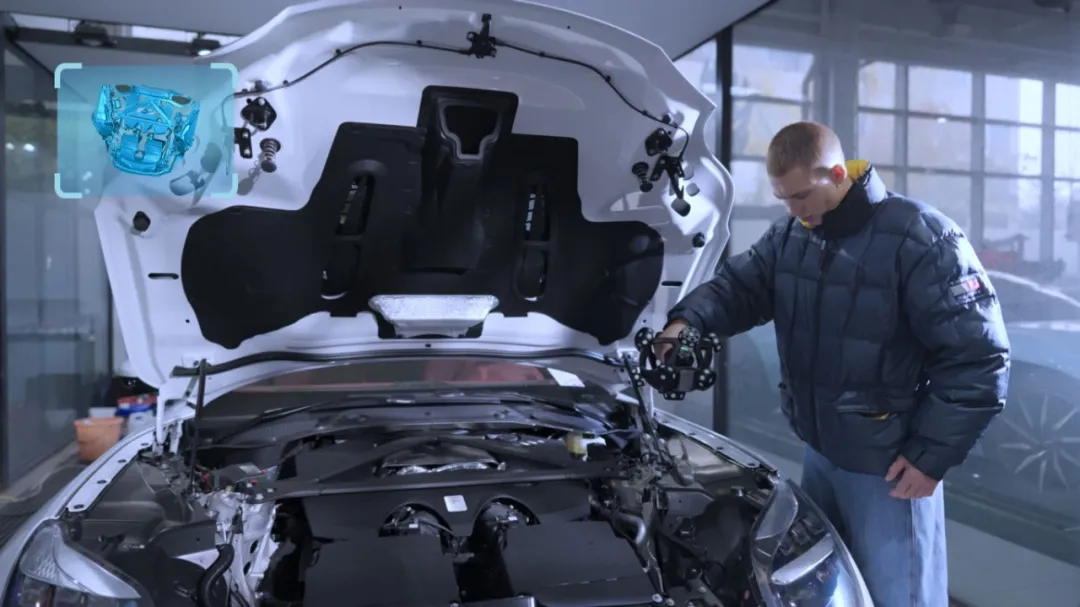

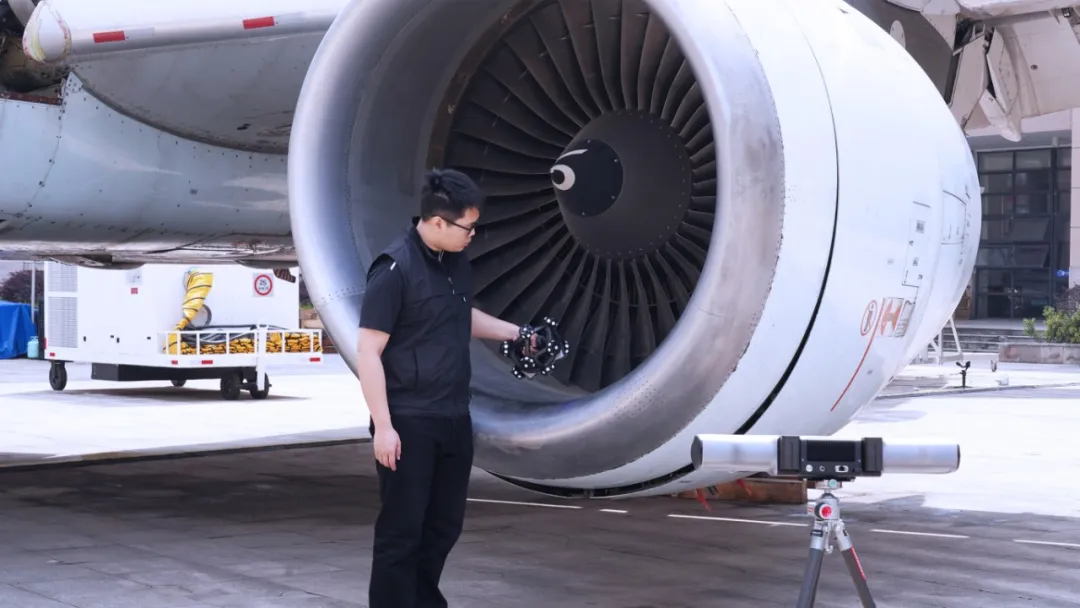

NimbleTrackの完全ワイヤレス設計により、スキャン作業にこれまでにない柔軟性と利便性がもたらされました。屋外作業や電源の確保が難しい場所、大型の対象物の測定、狭所での作業など、あらゆるシーンにおいて、NimbleTrackは自在に対応し、その性能を発揮します。

複数の国家特許を取得したことは、SCANTECHの完全ワイヤレス測定技術における革新性と独自性が、公式に高く評価されたことを示しています。

この独自の技術的優位性は、SCANTECHの製品設計および開発における卓越した実力を示すものであり、競争の激しい市場において確固たる技術的な優位性を築いています。

02. 高い操作安定性 カーボンファイバー一体成型構造

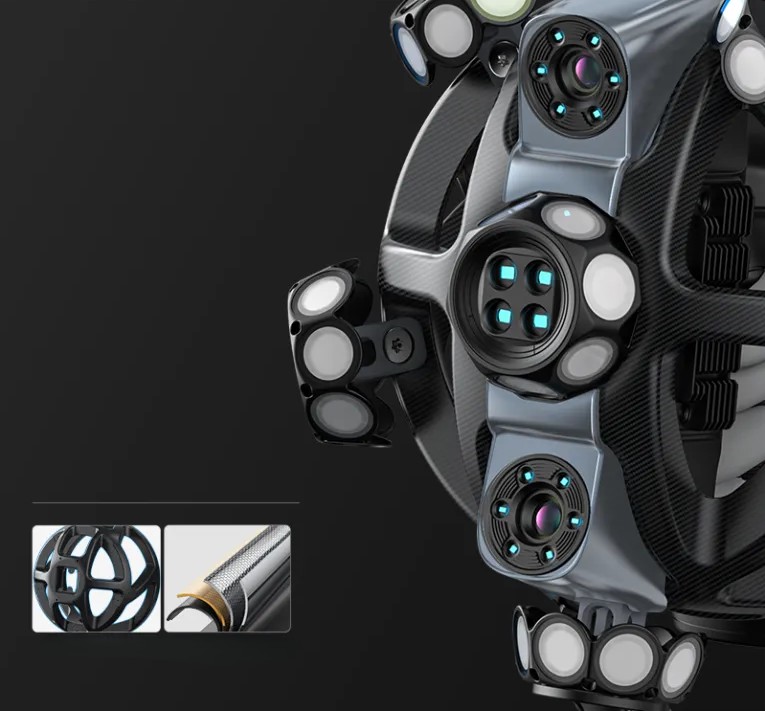

革新的な特許技術：一体成型フレーム構造

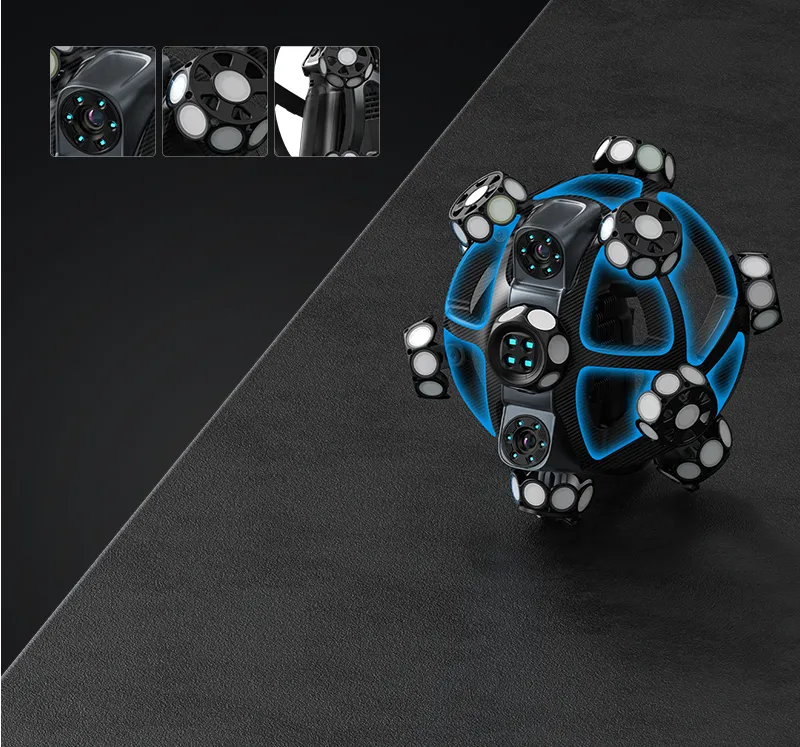

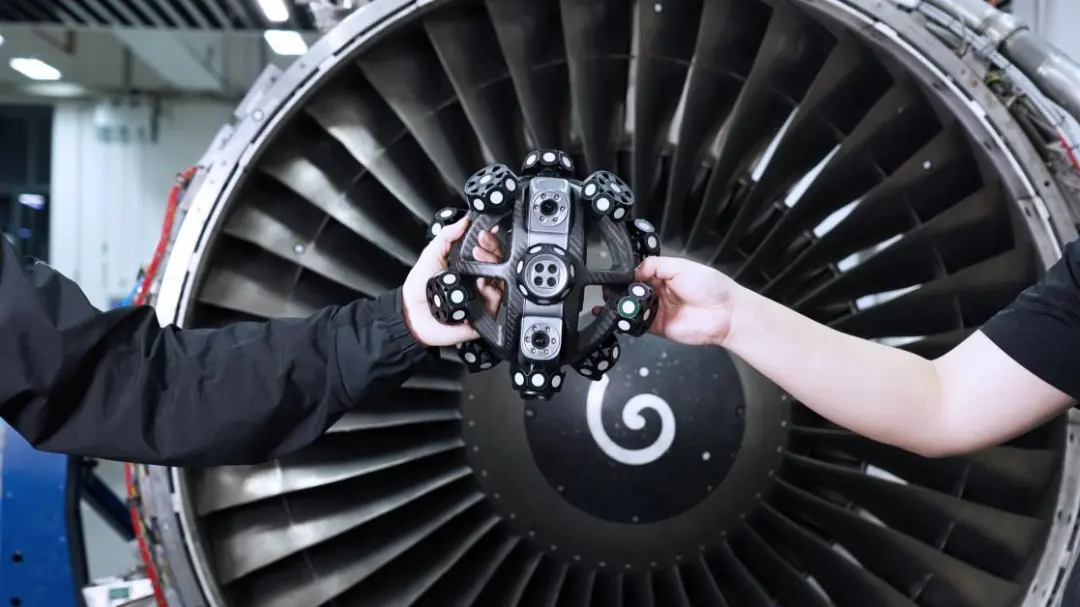

NimbleTrackのスキャナーは、カーボンファイバー製の一体成型フレームを採用することで、従来の組み立て構造や継ぎ目をなくすことで、高精度な測定における安定性と信頼性を大幅に向上させました。この技術は「CN222013042U」の特許として認証されており、2024年11月に正式に取得されています。

市販されている多くの3Dスキャナーは、数枚のカーボンファイバーパネルや金属部品などを組み合わせてフレームを構成し、その外周にマーカーポイントを配置しています。しかし、こうしたフレームは複数の部品を組み立てて作られるため、構造全体の安定性が十分でない場合があります。

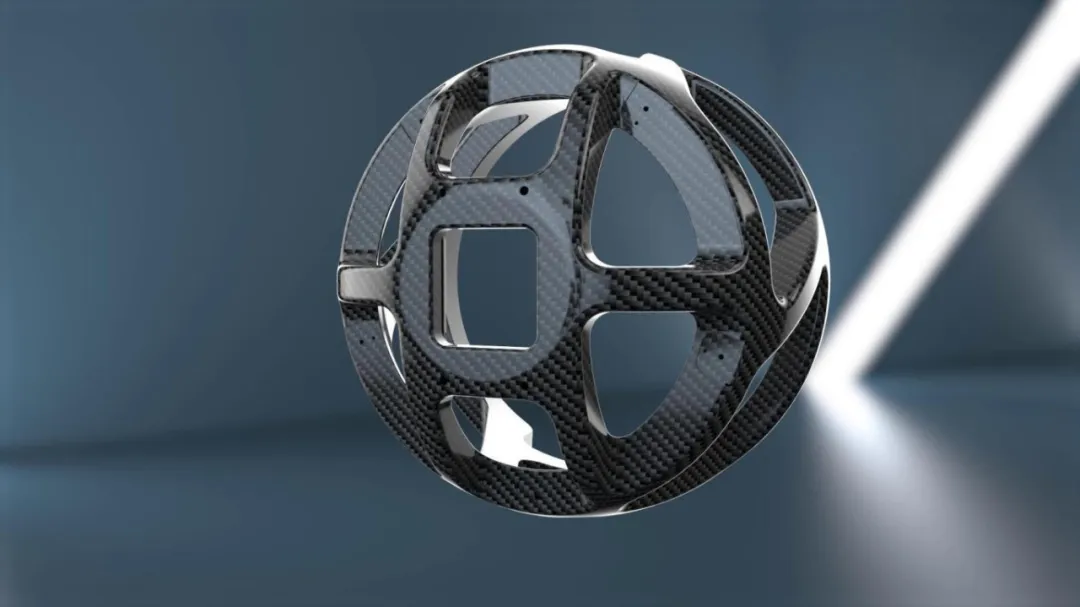

この課題に対応するため、開発チームはNimbleTrackの構造フレームにカーボンファイバー一体成型技術を採用しました。成形時に数十個の部品を埋め込み、各種光学イメージングモジュールとの組み立て・接続が可能となっており、パイプの継ぎ足しや組み立てによって生じる構造の不安定さを解消しています。

高い一体成型技術を実現しつつ、全体の精度安定性と軽量設計を両立させるために、研究開発チームは成型工程やカーボンファイバーの敷設方法に細心の注意を払い、複数回の検証と実験を繰り返しながら継続的に改良を重ねました。その結果、一体成型フレームの量産化をついに実現しました。

また、本機器はレーザー投影ユニットの周囲にマーカーの一つを巧みに配置しています。これにより、精度を保ちつつスキャナーの全体重量を軽減し、よりコンパクトな設計を実現しています。さらに、スキャナーの底部には3つの脚が設けられており、これらが同一平面上で三角形を形成するため、収納時の安定性と安全性が向上しています。

この特許の取得は、本機器の外観フレーム設計や光学イメージングモジュールの配置設計における先進性と独創性を示しています。業界の同種スキャナーで一般的な多数の部品を固定・組み合わせる構造設計と比べて、本機器は製品の美観を高めるだけでなく、スキャナーの全方向にわたる安定性も十分に確保しています。

03. 軽量設計 携帯性と高精度の究極のバランス

革新的な特許技術：軽量化された外観デザイン

NimbleTrackは、コンパクトで洗練された軽量設計によって、同じ種類の製品の中で際立った存在となり、優れた携帯性と使いやすさを実現しています。
この製品の外観デザインは、2024年12月に認められた特許「CN308982243S」によって保護されています。
この特許は、スキャナー全体の独特な工業的美しさを守っており、具体的には一体型フレーム構造、マーカー配置モジュールの均等な分布、さらに各光学イメージングモジュールの配置設計が含まれています。

開発チームが設計の初期段階で直面した重要な課題は、「スキャナーをよりコンパクトにしながら、精度の要求も満たすにはどうすればよいか」ということでした。

この課題に対して、ハードウェアチームはまずメインチップの選定と積層レイアウトの検討から着手しました。
多方面での議論と深い研究を重ねた結果、システムのメインチップを決定し、それに合わせて核心基板（コアボード）のPCB設計を丁寧に行いました。
これにより、軽量化設計と高い信頼性のバランスを実現するための構造的な基盤が築かれました。

外観構造の設計においても、開発チームはさまざまな革新を行いました。

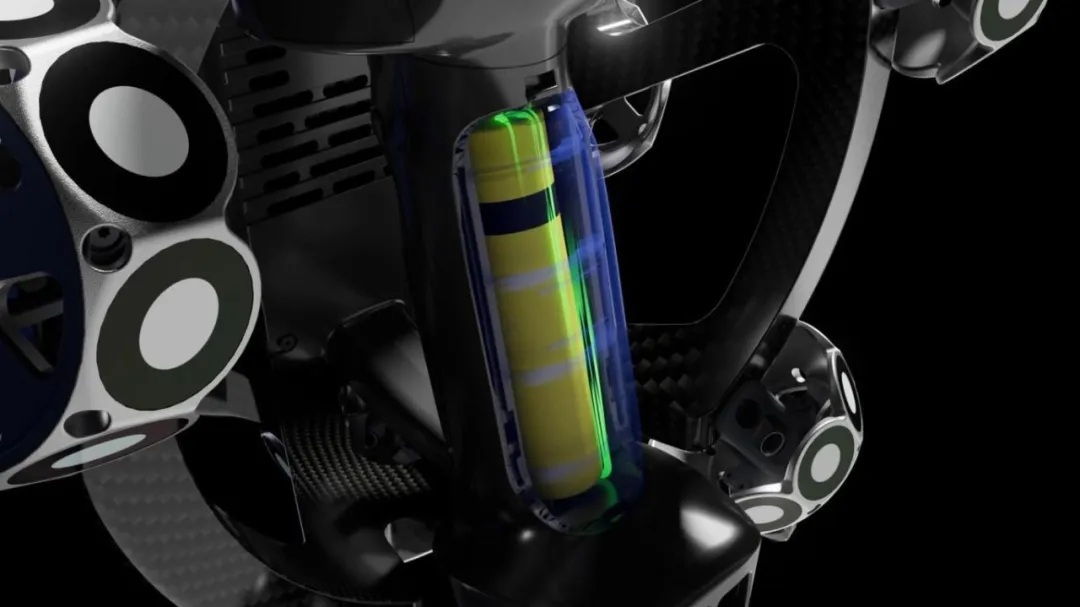

レーザー装置をマーカーユニットの内部に組み込み、バッテリーはハンドル部分に内蔵させることで、一体型フレームと見事に融合させました。
その結果、スキャナーの直径はわずか230mm、重量は1.3kgに抑えられ、機器の外観は極めてコンパクトで携帯しやすいものとなりました。

さらに、本体の収納についても細部まで工夫を重ね、よりコンパクトで軽量にまとめることを目指し、一つのケースにすべて収まる設計を実現しました。

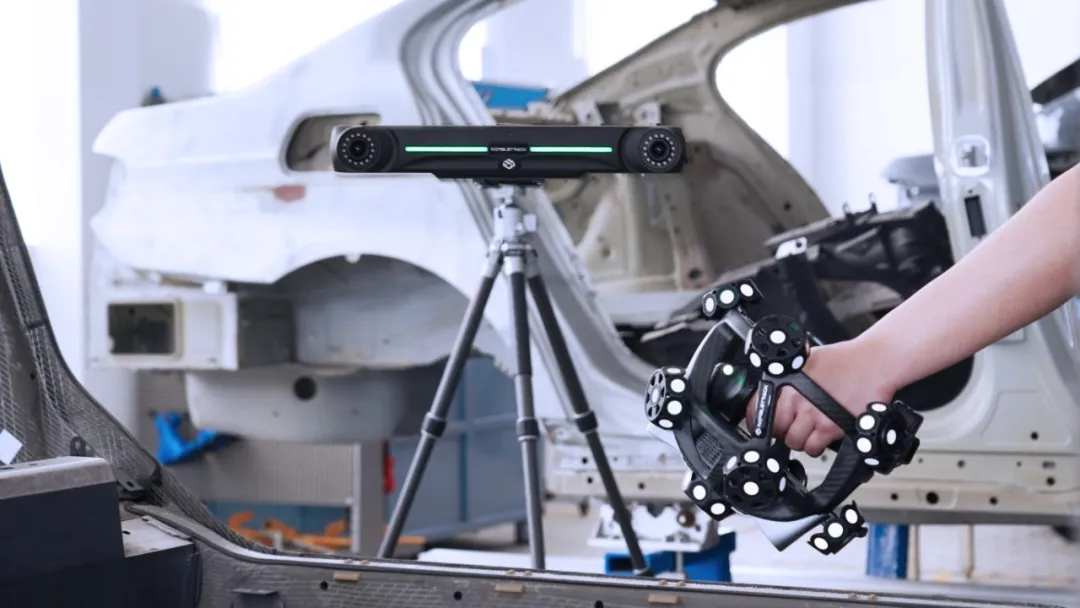

外観構造の綿密な設計と配置により、トラッカーは全方位かつ多角度での高精度な追跡を実現しています。
この設計は外観の巧みな工夫であると同時に、機能性と耐久性の大幅な向上をもたらし、NimbleTrackならではの優れた製品力を際立たせています。

メトロロジー・グレードの高精度スキャン

NimbleTrackの最高精度は0.025mmに達し、標準トラッキング範囲内では体積精度が0.064mmとなります。これにより、多くの用途における高精度な測定ニーズに対応可能です。

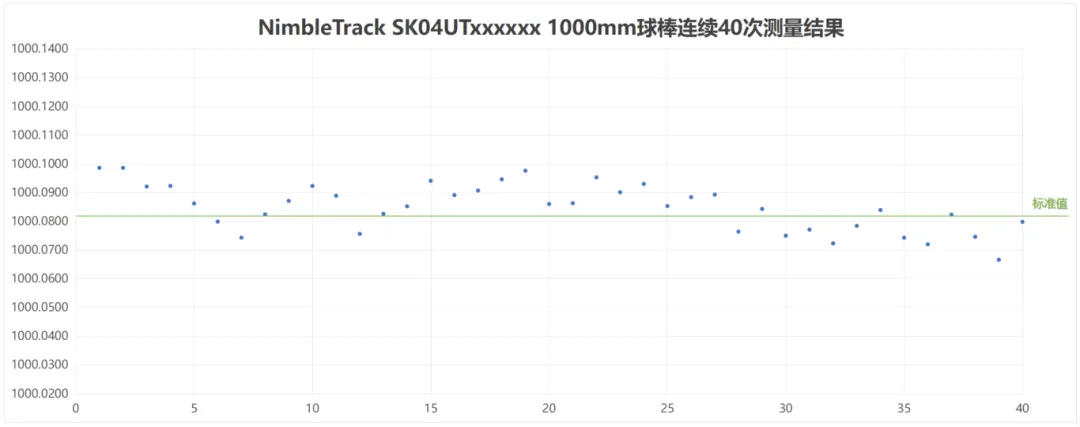

下にスライドするとテスト値が表示されます

精度の向上にあたり、開発チームは一連の空間最適化策とアルゴリズム技術を採用しました。さらに、SCANTECHのメトロロジーグレード製品で培われ、成熟した強力なシステムアーキテクチャと組み合わせることで、トラッキングヘッドのベースラインが短くても、空間のスケールを均一かつ正確に保つことができ、スキャン体積の精度を効果的に向上させています。

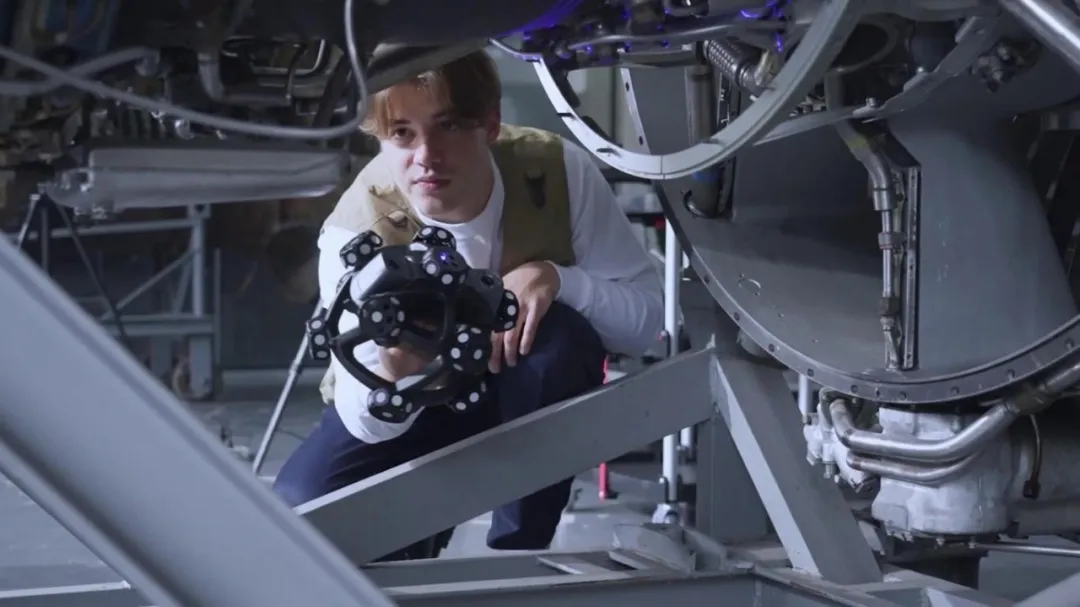

狭い場所や視野が遮られる箇所に対しては、スキャナーをワイヤレスで単独使用でき、0.020mmの高精度スキャンを実現します。

04. 多機能な拡張性 トラッカーがスキャンツールに変身

革新的な特許技術：トラッカー単独スキャン機能

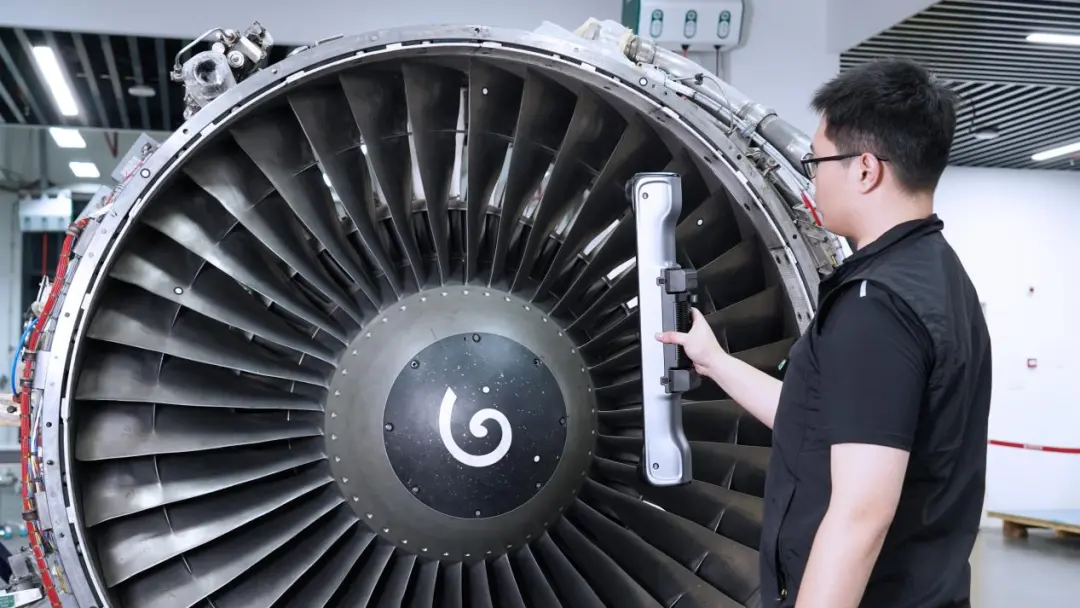

開発チームはNimbleTrackのトラッカーをスキャナーとして活用するアイデアを提案し、トラッカーに投影装置を統合することで、トラッカー単独でスキャナーとして機能できるようにしました。この技術は3件の特許を取得しています：「CN222279677U」（認可日：2023年12月）、「CN218584004U」（認可日：2023年3月）、「CN116136396B」（認可日：2023年8月）。

この技術の先駆的な提案は、業界におけるトラッカー単独スキャン機能の幅広い研究と開発を主導しました。

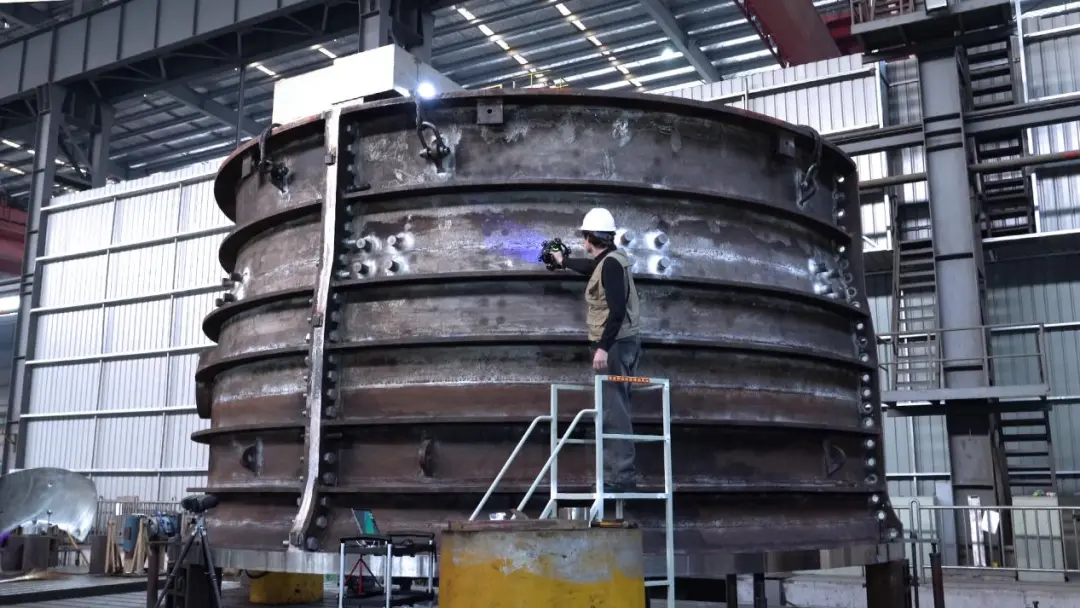

スキャン機能の多様化やデータ収集の効率・精度の面で大きな革新をもたらし、ユーザーは大規模な工場現場や複雑で変化の激しい屋外環境においても、簡単に高精度な測定を行えるようになりました。

NimbleTrackの革新的な技術は複数の特許を取得しており、これは同社の技術力の証明であると同時に、SCANTECHの３Dスキャナーが、完全ワイヤレスかつ高精度で柔軟かつ安定した測定技術の分野で独自の地位を築いていることを示しています。
この技術は、業界におけるワイヤレス三次元測定技術の新たな可能性を切り開き、技術面での先導的役割を果たしています。
